Контрножи
Принимаем заказы на производство контрножей по Вашим чертежам, образцам и размерам.

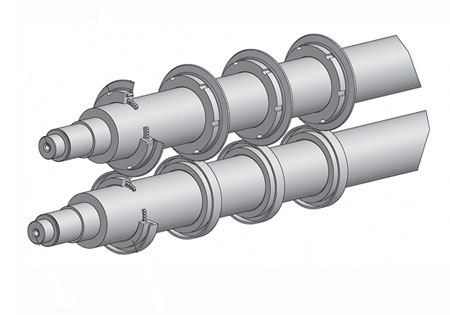

Компания «КЛАСС-ИНЖИНИРИНГ» предлагает Вам широкий ассортимент контрножей для различных областей промышленности. Контрножи (нижние ножи, противоножи, встречные ножи) изготавливаются как по стандартам, для широко распространённого оборудования зарубежных производителей, так и по чертежам наших клиентов. Они используются на производствах для резки бумаги, картона, полиэтилена, стекловолокна, резины, различных типов пленки и т.д. Ножи данного типа работают в паре с тарельчатыми или дисковыми ножами. Тарельчатый нож крепится на валу при помощи держателя, вплотную прилегая к контрножу, установленному на другом валу и вращается в направлении противоположном вращению контрножа. Таким образом получается рез ножничного типа.
При работе контрнож испытывает значительный нагрев за счет силы трения. Для увеличения срока службы, ножи данного типа необходимо изготавливать из высококачественных марок стали, обладающих стойкостью к высоким температурам. Можно продлить срок службы контрножей за счёт нанесения упрочняющего покрытия, на нашем производстве освоена данная технология.
ТИПЫ КОНТРНОЖЕЙ:
Контрножи для гофропроизводства
Наша продукция прошла успешное тестирование на производстве крупнейших отечественных производителей гофрокартона. Цена на ножи нашего производства является вполне конкурентноспособной по сравнению с импортными аналогами.
Мы можем предложить Вам ножи для оборудования ведущих европейских и азиатских производителей, таких как:
| Fosber | Grossmaster | BHS |
| Emba | Ishikawa | Peters |
| Bronko | Keshenglong Carton Packing Machinery Co. | Isowa |
| Srpack | Champion Machinery | Agnati |
| Bobst | Latitude Machinery Corp. | Curioni |
| S&S | Martin Marius | Marquip |
| TCY | Simon. Agnati | Justu |
| J.S.Machine | Hsieh-Hsu | |
Стандартные типоразмеры ножей всегда имеются на нашем складе в наличии.

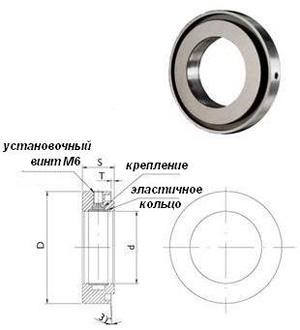

Контрножи с винтовым креплением (Multi-Lock)
ТАБЛИЦА СТАНДАРТНЫХ ТИПОРАЗМЕРОВ:
| № | Название | D, mm | d, mm | S, mm |
| 1 | Контрнож | 46 | 25 | 15 |
| 2 | Контрнож | 50 | 25 | 15 |
| 3 | Контрнож | 77 | 45 | 15-20-25 |
| 4 | Контрнож | 77 | 60 | 20-25 |
| 5 | Контрнож | 90 | 60 | 15-20 |
| 6 | Контрнож | 105 | 60 | 15-20-25 |
| 7 | Контрнож | 105 | 80 | 15-20-25 |
| 8 | Контрнож | 120 | 80 | 15-20 |
| 9 | Контрнож | 125 | 100 | 120 |
| 10 | Контрнож | 140 | 100 | 25 |
| 11 | Контрнож | 150 | 100 | 20 |
| 12 | Контрнож | 160 | 120 | 25 |
| 13 | Контрнож | 180 | 150 | 25 |

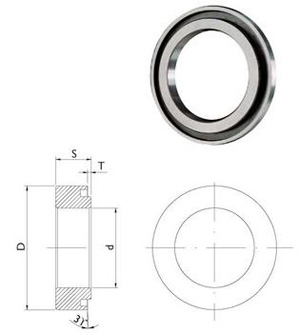

Контрножи с осевым креплением
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
| № | Название | D, mm | d, mm | S, mm |
| 1 | Контрнож | 75 | 60 | 15 |
| 2 | Контрнож | 77 | 45 | 10 |
| 3 | Контрнож | 77 | 60 | 10 |
| 4 | Контрнож | 80 | 60 | 15-20-25 |
| 5 | Контрнож | 82 | 60 | 10 |
| 6 | Контрнож | 90 | 60 | 10 |
| 7 | Контрнож | 105 | 50 | 5 |
| 8 | Контрнож | 105 | 60 | 20 |
| 9 | Контрнож | 105 | 80 | 10-20 |
| 10 | Контрнож | 105 | 90 | 10 |
| 11 | Контрнож | 130 | 100 | 5-10 |
| 12 | Контрнож | 160 | 100 | 17.5 |

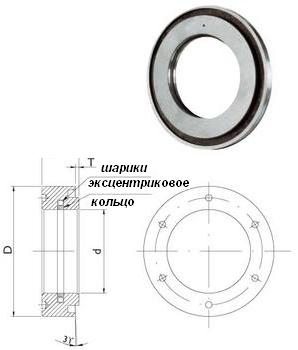

Контрножи с подшипниковым кольцом для эксцентрического крепления
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
| № | Название | D, mm | d, mm | S, mm |
| 1 | Контрнож | 46 | 25 | 10 |
| 2 | Контрнож | 60 | 30 | 10 |
| 3 | Контрнож | 60 | 35 | 10 |
| 4 | Контрнож | 60 | 40 | 10 |
| 5 | Контрнож | 77 | 45 | 15-20-25 |
| 6 | Контрнож | 77 | 60 | 10 |
| 7 | Контрнож | 80 | 60 | 15-20-25 |
| 7 | Контрнож | 80 | 60 | 15-20-25 |
| 8 | Контрнож | 105 | 60 | 10-20-25 |
| 9 | Контрнож | 105 | 80 | 10-15-20 |

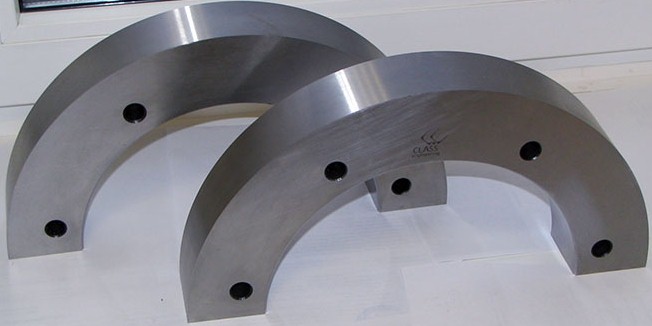

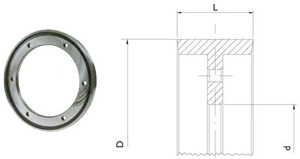

Т - образные контрножи
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
| № | Название | D, mm | d, mm | S, mm |
| 1 | Контрнож | 120 | 80 | 12 |
| 2 | Контрнож | 160 | 112 | 13 |
| 3 | Контрнож | 200 | 138 | 20 |
| 4 | Контрнож | 250 | 188 | 25 |
| 5 | Контрнож | 250 | 188 | 15 |
| 6 | Контрнож | 250 | 140 | 30 |

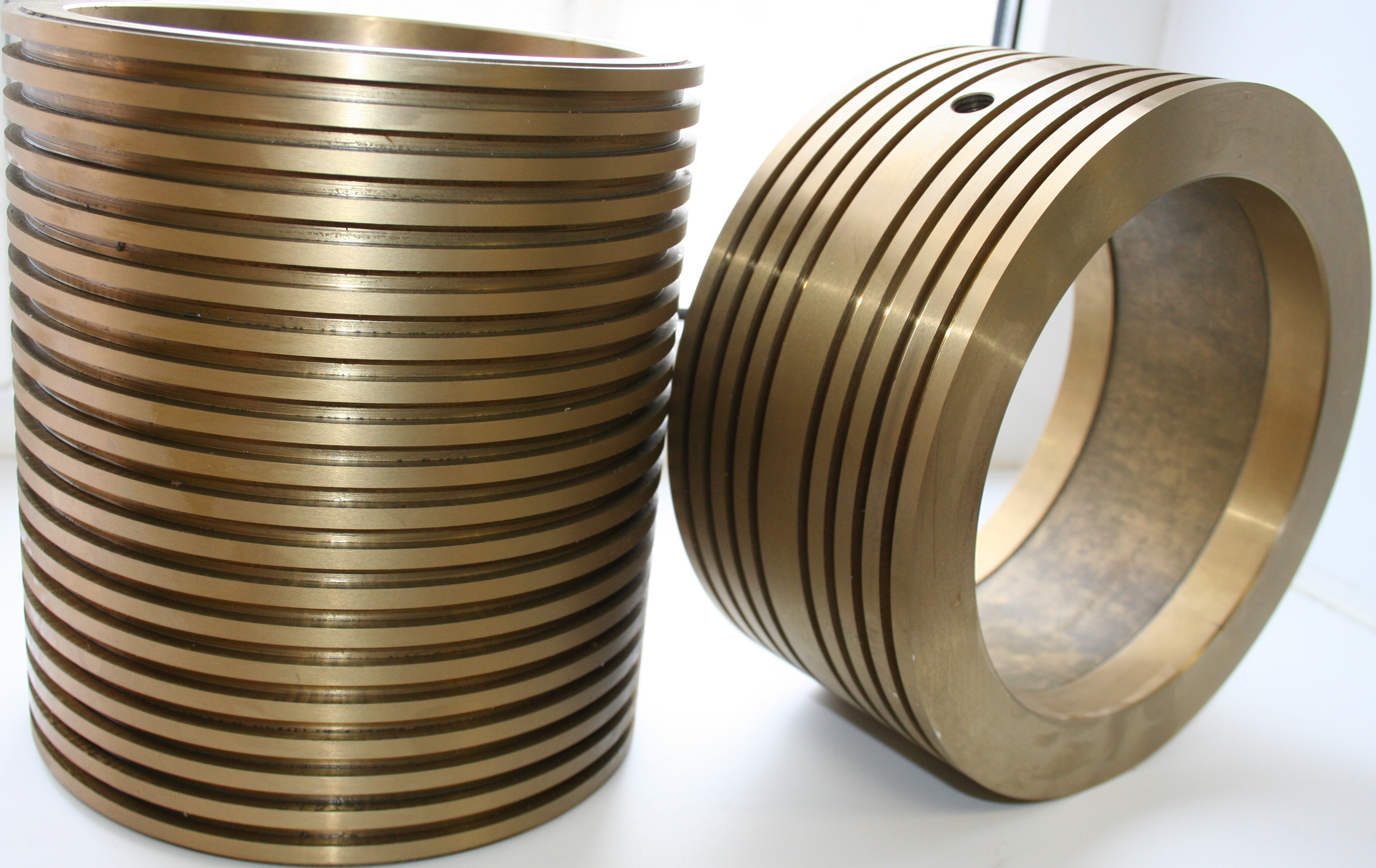

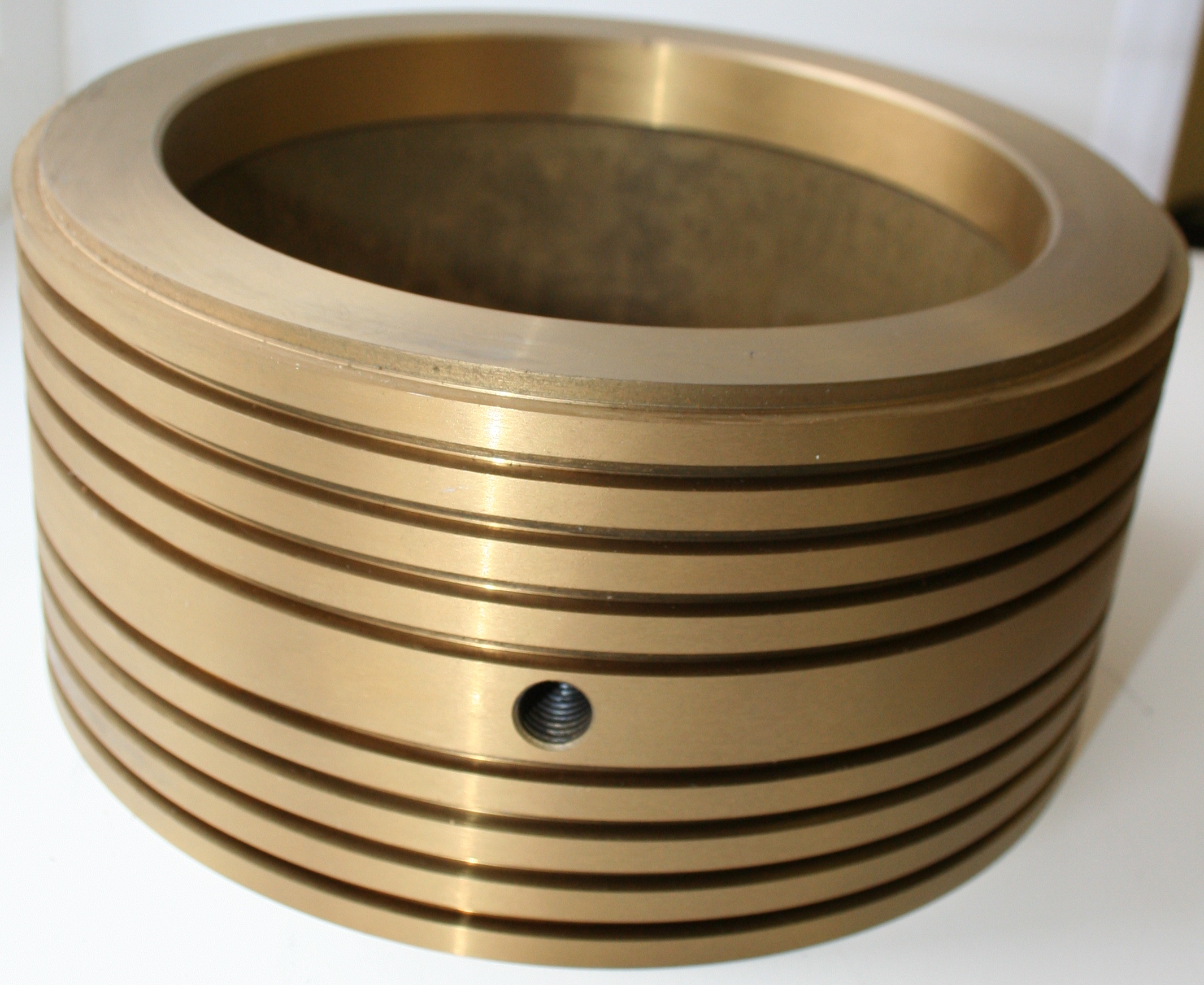

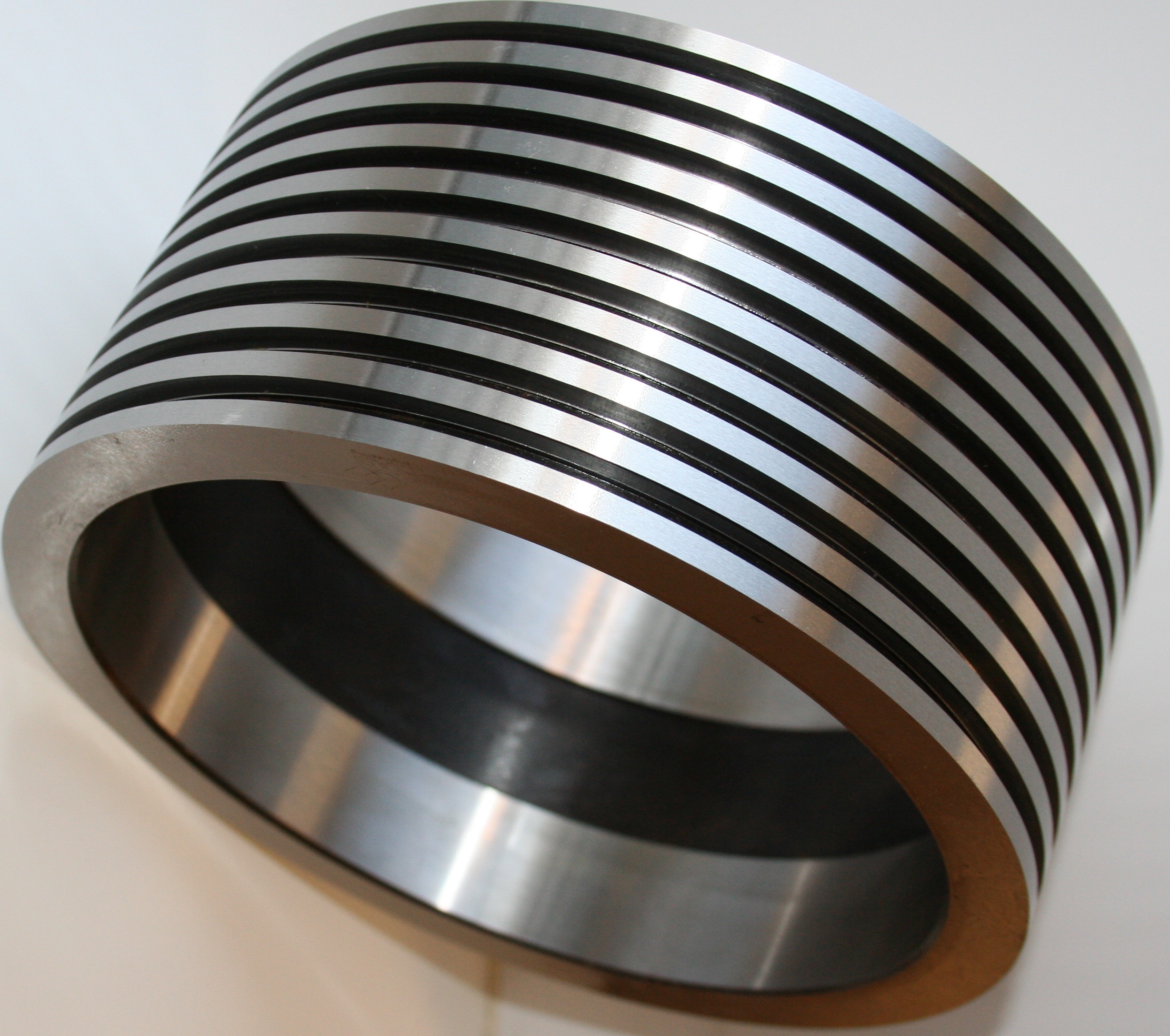

Мульти котрножи
Мульти контрножи устанавливаются на гладких или пневматических разжимных валах. Они могут иметь одну или две режущие кромки, индивидуальную систему крепления .
Варианты крепления:
1. Без фиксации
2. Фиксация стопорным винтом
3. Фиксация при помощи обжимной пружины (Multilock)
ТАБЛИЦА: СТАНДАРТНЫЕ ТИПОРАЗМЕРЫ
| № | Название | D, mm | d, mm | S, mm |
| 1 | Контрнож | 180 | 150 | 50-75-100 |
| 2 | Контрнож | 210 | 180 | 50-75-100 |
| 3 | Контрнож | 1220 | 185 | 50-75-100 |
| 4 | Контрнож | 240 | 210 | 50-75-100 |
| 5 | Контрнож | 270 | 236 | 50-75-100 |
| 6 | Контрнож | 350 | 312 | 50-75-100 |
| 7 | Контрнож | 400 | 360 | 50-75-100 |
Сделать запрос на дополнительную информацию
